调节YPR

YPR(Yaw, Pitch, Roll),也称为姿态角(Euler角)。pitch是围绕X轴旋转,也叫做俯仰角; yaw是围绕Y轴旋转,也叫偏航角; roll是围绕Z轴旋转,也叫翻滚角。三维空间的右手笛卡尔坐标,广泛使用在控制和机械领域。造景师使用这一概念通过调节YPR来调整全景画面的水平线和垂直线,让全景图在观看的时候整个空间不至于倾斜歪倒。

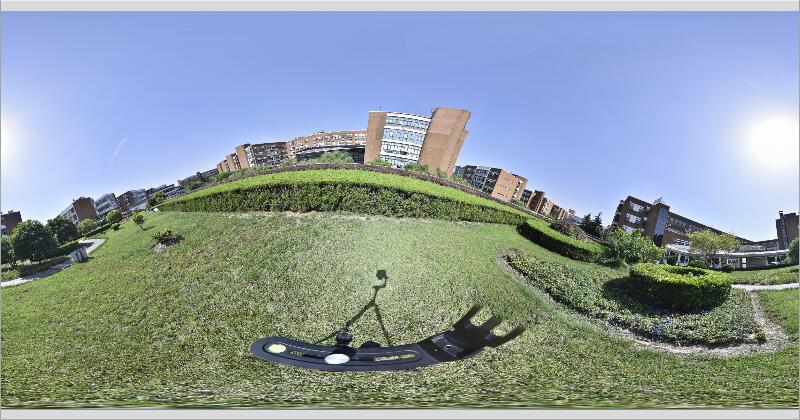

有时,全景图拼接完成看起来可能是下图所示的情况:地平线弯曲,看起来很不正常,此时就需要调整YPR让水平面保持水平。

对于以上的全景图,调整YPR的过程有以下几个步骤:

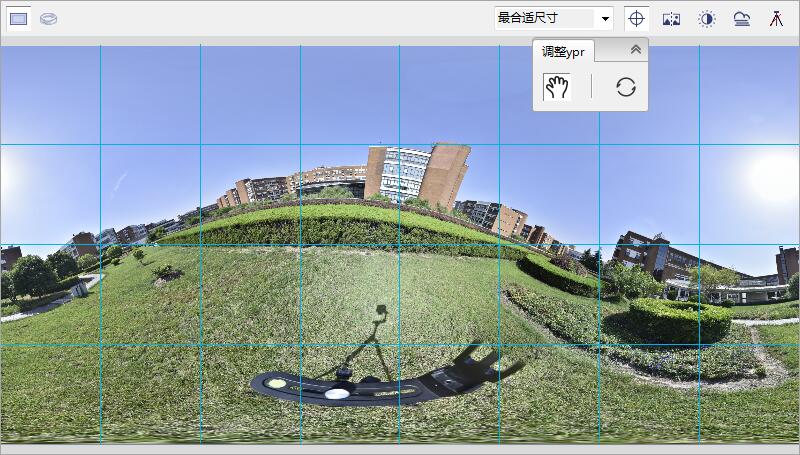

第一步,用户点击YPR调整按钮,弹出YPR调节工具面板,全景图始终处于可拖动调节YPR的状态。此时工具面板上手型图标按钮始终处于选中状态,全景图上绘制蓝色网格线,鼠标移动至全景图上之后,指针变为

第二步,按住鼠标左键拖动全景图进行调节,点击重置按钮,则恢复全景图YPR为初始值。如下图所示。需要注意的是,因为本操作并不对分层图做调整,仅仅对预拼接原始全景图做调整,当其他依赖于分层图的操作需要执行的时候,需再对分层图做YPR调整。

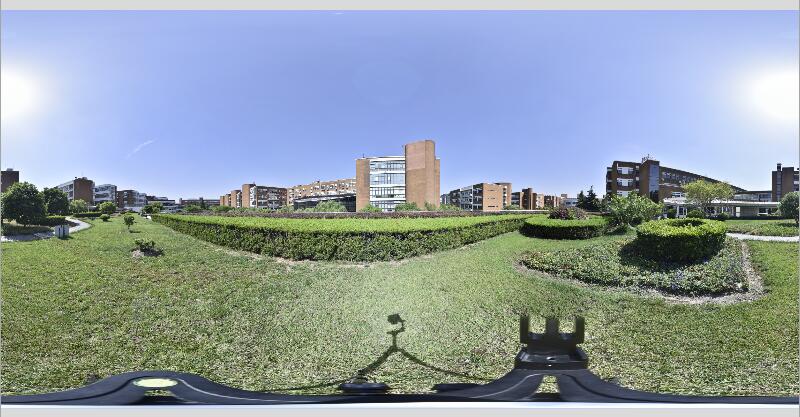

调整YPR后的全景图效果,如下图所示:

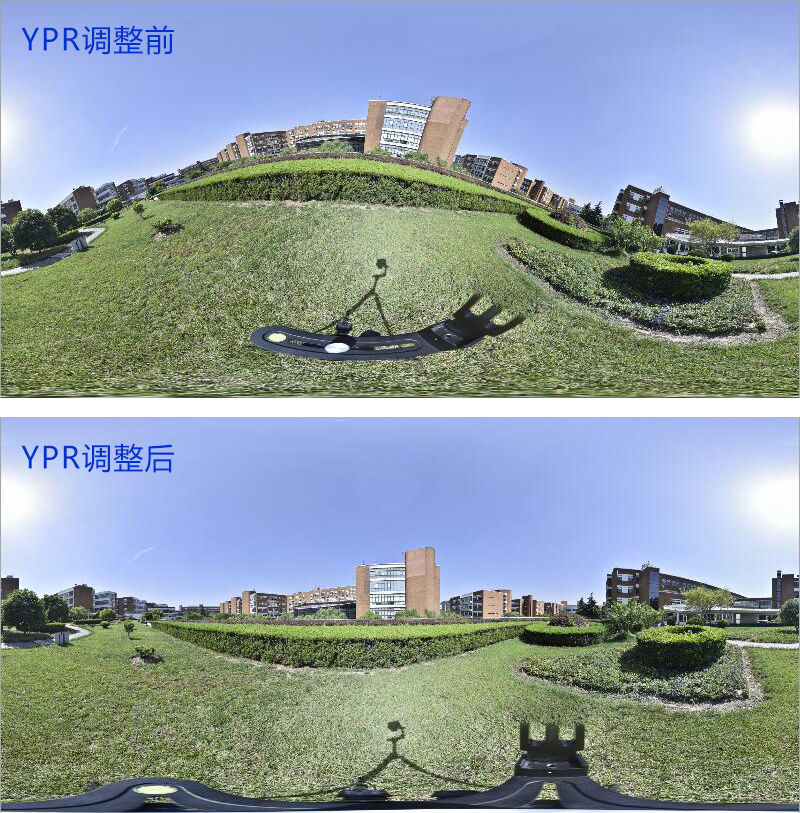

保存全景图或者造景师工程,YPR调节的结果就已经保存下来了。调节YPR前后的全景图效果对比,如下图(上部分为YPR调节前,下部分为调节后)所示:

该操作在造景师11以前版本,对于导入的全景图不支持,本版本开始支持导入全景图再调整YPR的操作。

按钮工具提示:

按钮 工具提示
拖动调节全景图的YPR投影值

注意:目前只支持球型全景的YPR编辑调整操作。
